防煙排煙系統的安裝按照經批準的施工圖、設計說明書等設計文件進行，主要內容包括風管、閥門組件和風機等主要設備的安裝檢測與調試。

(一)風管的安裝與檢測。

1、金屬風管的制作和連接。

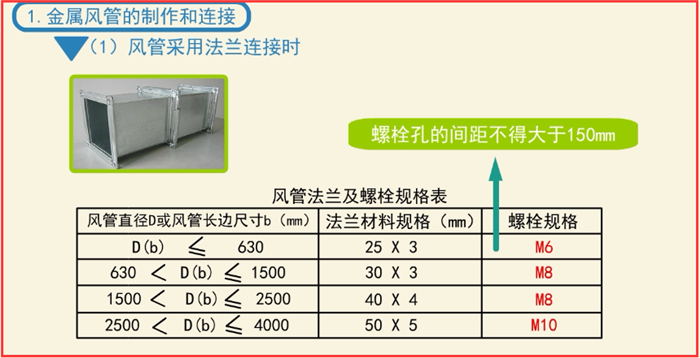

(1)風管采用法蘭連接時，風管法蘭材料規格按表中選用，其螺栓孔的間距不得大于150mm，矩形風管法蘭四角處應設有螺孔。

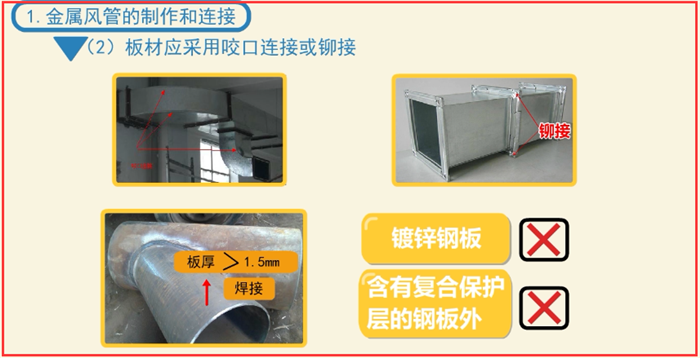

(2)板材應采用咬口連接或鉚接，除鍍鋅鋼板及含有復合保護層的鋼板外，板厚大于1.5mm的可采用焊接。

(3)風管應以板材連接的密封為主，可輔以密封膠嵌縫或其它方法密封，密封面宜設在風管的正壓側。

(4)排煙風管的隔熱層應采用厚度不小于40mm的不燃絕熱材料(如礦棉、巖棉、硅酸鋁等)，絕熱材料的施工及風管加固、導流片的設置應按--標準《通風與空調工程施工質量驗收規范》(GB50243-2002)的有關規定執行。

檢查方法：尺量、觀察檢查。

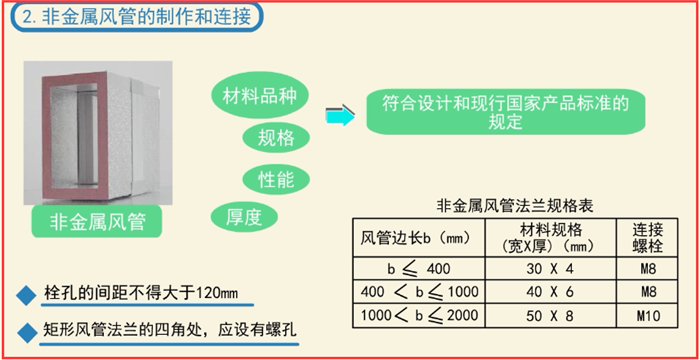

2、非金屬風管的制作和連接。

(1)非金屬風管的材料品種、規格、性能與厚度等應符合設計和現行--產品標準的規定。

(2)法蘭的規格符合表中的規定，其螺栓孔的間距不得大于120mm;矩形風管法蘭的四角處，應設有螺孔。

(3)采用套管連接時，套管厚度不小于風管板材的厚度。

(4)無機玻璃鋼風管的玻璃布，必須無堿或中堿，層數應符合--標準《通風與空調工程施工質量驗收規范》GB50243的規定，風管的表面不得出現泛鹵或嚴重泛霜。

檢查方法：尺量、觀察檢查。

3、風管的安裝與檢測

(1)風管的規格、安裝位置、標高、走向應符合設計要求，現場風管的安裝，不得縮小接口的有效截面。

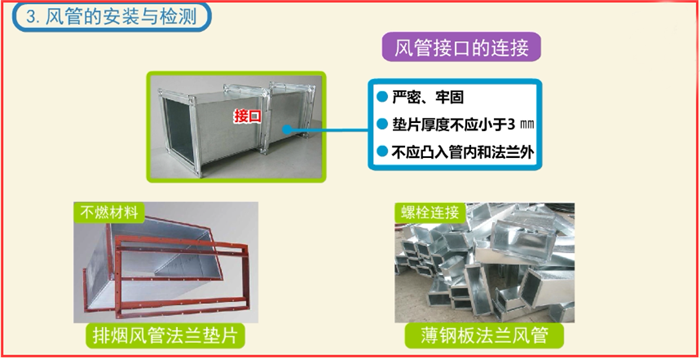

(2)風管接口的連接應嚴密、牢固，墊片厚度不應小于3㎜，不應凸入管內和法蘭外;排煙風管法蘭墊片應為不燃材料，薄鋼板法蘭風管應采用螺栓連接;

(3)風管吊、支架的安裝應按--標準《通風與空調工程施工質量驗收規范》(GB50243-2002)的有關規定執行。

(4)風管與磚、混凝土風道的連接接口，應順著氣流方向插入，并應采取密封措施。

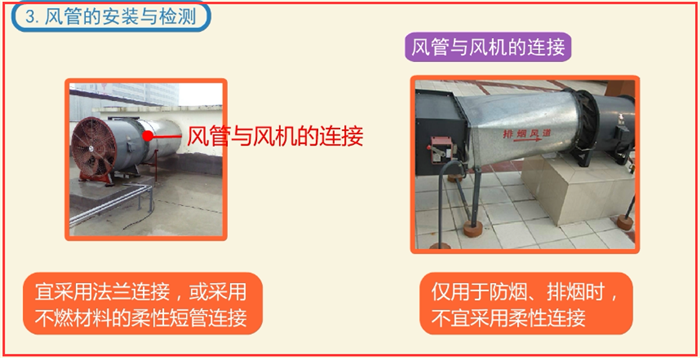

(5)風管與風機的連接宜采用法蘭連接，或采用不燃材料的柔性短管連接。如風機僅用于防煙、排煙時，不宜采用柔性連接。

(6)風管與風機連接若有轉彎處宜加裝導流葉片，保證氣流順暢。

(7)風管穿越隔墻或樓板時，風管與隔墻之間的空隙，應采用水泥砂漿等不燃材料嚴密填塞。

(8)吊頂內的排煙管道應采用不燃材料隔熱，并應與可燃物保持不小于150㎜的距離。

檢查方法：核對材料，尺量、觀察檢查。

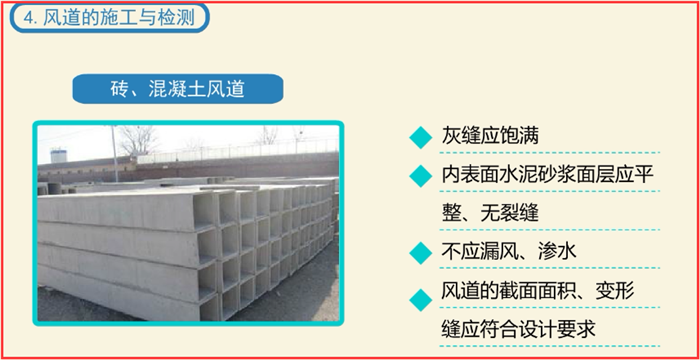

4、風道的施工與檢測

磚、混凝土風道的灰縫應飽滿，內表面水泥砂漿面層應平整、無裂縫，不應漏風、滲水，風道的截面面積、變形縫應符合設計要求。

(二)部件的安裝與檢測

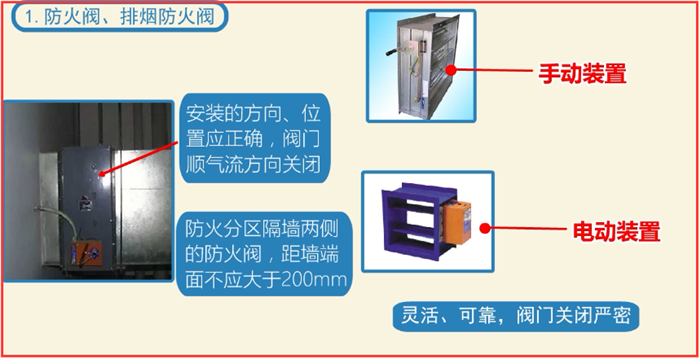

1、防火閥、排煙防火閥

(1)安裝的方向、位置應正確，閥門順氣流方向關閉，防火分區隔墻兩側的防火閥，距墻端面不應大于200mm。

(2)手動和電動裝置應靈活、可靠，閥門關閉嚴密。

(3)應設獨立的支吊架，當風管采用不燃材料防火隔熱時，閥門安裝處應有明顯標識。

檢查方法：尺量、觀察及動作檢查。

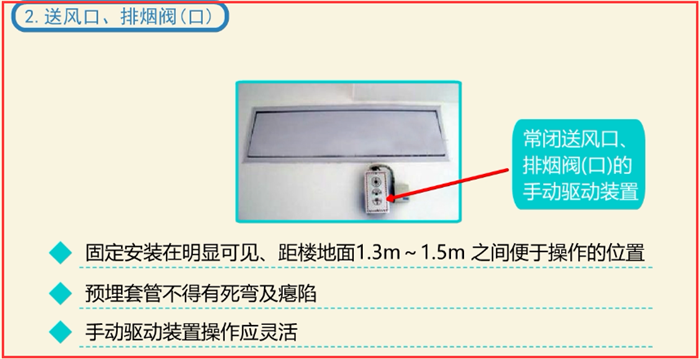

2、送風口、排煙閥(口)

(1)安裝位置應符合設計要求，并應固定牢靠，表面平整、不變形，調節靈活。

(2)排煙口距可燃物或可燃構件的距離不應小于1.5m。

(3)常閉送風口、排煙閥(口)的手動驅動裝置應固定安裝在明顯可見、距樓地面1.3m～1.5m之間便于操作的位置，預埋套管不得有死彎及癟陷，手動驅動裝置操作應靈活。

檢查方法：尺量、觀察及操作檢查。

3、擋煙垂壁

(1)型號、規格、下垂的長度和安裝位置應符合設計要求。

(2)活動擋煙垂壁與建筑結構(柱或墻)面的縫隙不應大于60mm，由兩塊或兩塊以上的擋煙垂簾組成的連續性擋煙垂壁，各塊之間不應有縫隙，搭接寬度不應小于100mm。

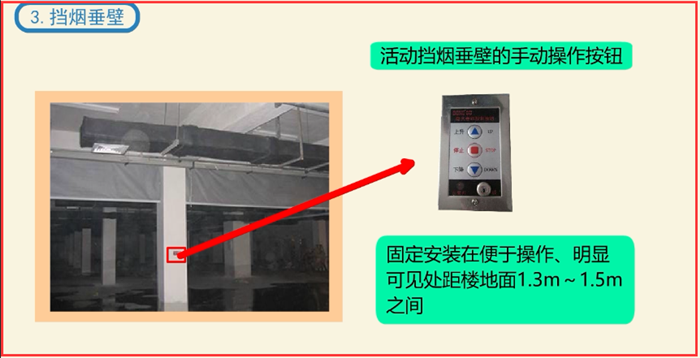

(3)活動擋煙垂壁的手動操作按鈕應固定安裝在便于操作、明顯可見處距樓地面1.3m～1.5m之間。

檢查方法：依據設計圖核對，尺量、動作檢查。

4、排煙窗

(1)型號、規格和安裝位置應符合設計要求。

(2)安裝應牢固、可靠，符合有關門窗施工驗收規范要求，并開啟、關閉靈活。

(3)手動開啟機構或按鈕應固定安裝在距樓地面1.3m～1.5m之間，并便于操作、明顯可見。

(4)自動排煙窗驅動裝置的安裝應符合設計和產品技術文件要求，并應靈活、可靠。

(三)風機的安裝與檢測

1、安裝與檢測要求

(1)型號、規格應符合設計規定。

(2)風機外殼至墻壁或其它設備的距離不應小于600mm。

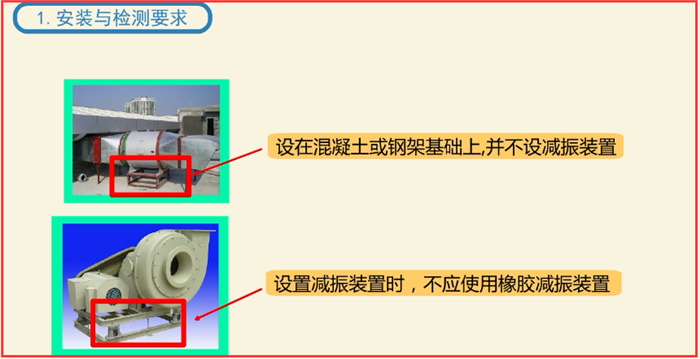

(3)應設在混凝土或鋼架基礎上,并不設減振裝置;若排煙系統與通風空調系統共用需要設置減振裝置時，不應使用橡膠減振裝置。

(4)吊裝風機的支吊架應焊接牢固、安裝可靠，其結構形式和外形尺寸應符合設計或設備技術文件要求。

(5)風機驅動裝置的外露部位必須裝設防護罩;直通大氣的進、出風口必須裝設防護網或采取其他安全設施，并應設防雨措施。

2、檢查方法

依據設計圖核對、觀察檢查。
